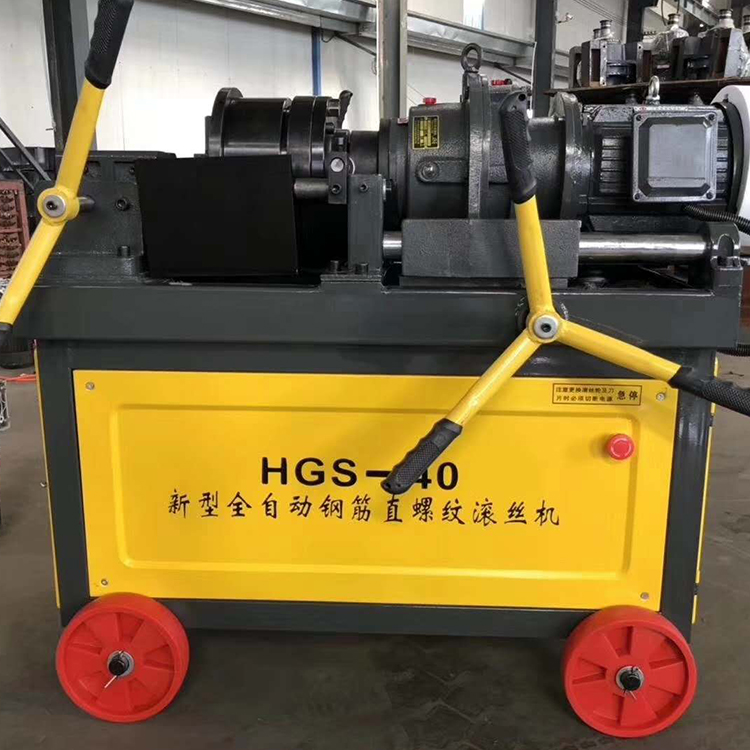

河北衡水全自动钢筋滚丝机滚丝轮安装方法
河北衡水全自动钢筋滚丝机滚丝轮安装方法
滚丝头是设备的工作核心之一，它主要作用是对剥肋后的钢筋进行滚压螺纹，它主要由前轴盖、后轴盖、滚丝轮、偏心轴、偏心套、固定套、齿圈、小齿轮等组成。（1）正丝安装
取下前轴盖紧固螺钉，卸下前轴盖（观看偏心套标记孔是否在内侧，如不对，摘下后轴盖偏心套定位螺钉，转动偏心套，使偏心套标记孔均在圆周内侧，上好偏心套螺钉，前轴盖偏心套直接转动）。面向滚丝头，以任一偏心轴为起始轴，按顺时针依次安装滚丝轮1、2、3（轮标记在外侧），再装好前轴盖即可。
（2）反丝安装
取下前轴盖紧固螺钉，卸下前轴盖，摘下并转动偏心套，摘下后轴盖偏心套定位螺钉，转动偏心套，使标记孔均在圆周外侧，上好偏心轴套螺钉，面向滚丝头，以任一轴为起始轴，按逆时针依次安装滚丝轮1、2、3号（轮标记在外侧），再装好前轴盖即可。
（3）齿轮圈与小齿轮调节蜗杆安装位置及顺序：
小齿轮的安装位置决定偏心轴的偏转方向，即滚丝轮中心线到滚丝头中心线的距离，因此，小齿轮安装的相对位置不能装错，如图，装配时应注意：小齿轮与齿圈按下图对正。注意三个小齿轮键位置。
3、滚丝轮与所要加工的钢筋型号相适应后，松开蜗杆压紧螺母，
与加工钢筋型号相对应的对刀棒细端插入滚轧头中心，转动调节蜗杆，使滚丝轮与对刀棒相接触抽出对刀棒，拧紧蜗杆压紧螺母即可。
4、更换滚丝轮操作总汇（机床停在初始位置）
（1）机床停在初始位置，滚轧头停放在初始位置，此时剥肋组合入。
（2）松开定位盘4条紧固螺钉，逆时针转动定位盘，剥肋刀组合
到最小，分别拧紧四处刀体紧定螺钉，使刀体与刀架不致分离。
（3）顺时针转动定位盘，此时定位盘松开，摘除限位套限位钉，
卸下限位套附带定位盘。
（4）摘除前轴盖安装螺钉，取下前轴盖。
（5）取出滚丝轮
（6）选取与钢筋型号一致的滚丝轮
本文由衡水中景机械设备有限公司编辑发布，转载请注明此处：钢筋滚丝机 http://www.hszjjx.com/
