钢筋直螺纹剥肋滚丝机A．简介
钢筋剥肋滚轧直螺纹连接技术，是建筑工程一种新型的钢筋连接工艺技术。其原理是将待连接钢筋端部的纵肋和横肋用切削方法剥去一部分，然后滚轧出螺纹，最后现场直接用连接套筒连接，从而完成钢筋连接的工艺过程。
钢筋直螺纹剥肋滚丝机是完成钢筋直螺纹丝头加工，实现钢筋直螺纹连接工艺的关键设备。
它主要由夹紧机构、剥肋滚丝机构、进给机构、冷却循环机构、电路控制机构等部分组成。

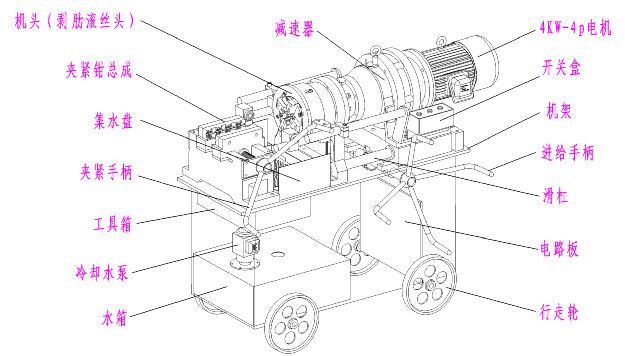

钢筋直螺纹剥肋滚丝机示意图
1.夹紧机构是利用正反螺纹丝杆采用自动定心方式带动钳口滑动完成。

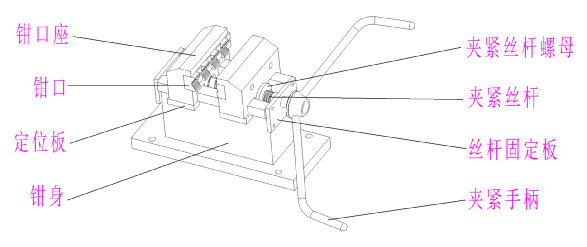

夹紧钳部分示意图
2.进给机构

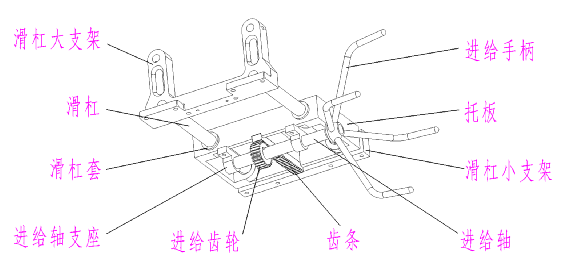

进给部分示意图
3.机头(剥肋滚丝头)结构

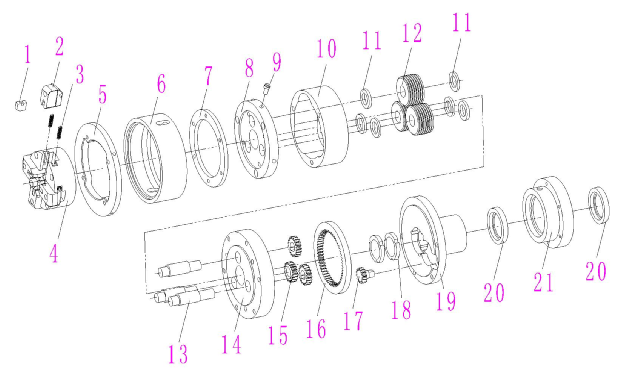

机头示意图
1.剥肋刀 2.剥肋刀体(剥肋爪) 3.剥肋小弹簧 4.剥肋刀盘(十字盘) 5.剥肋盘(调刀盘) 6.剥肋导套(滑套) 7.剥肋定位盘(紧固盘) 8.剥肋刀盘底(前定位盘) 9.定位螺钉（平头或内陆角） 10.滚刀套 11.垫圈(2组) 12.滚丝轮 13. 偏心轴(滚刀轴) 14.滚刀轴座(后定位盘) 15.小齿轮(3件/套) 16.内齿圈 17.调整齿轮(方头齿轮) 18.圆螺母 19.轴座 20.油封 21. 油封座
